产品简介

PD-3600便携式GIS局部放电带电检测仪用于检测电力系统油浸式变压器，互感器，中压开关柜与GIS等设备的内部缘中是否存在局部放电以及分析局放的严重程度。通过测量局部放电产生的超高频(UHF),超声波(AE),高频电流互感器(HFCT), 暂态地电压(TEV)信号脉冲，对脉冲特征进行统计，用多种图谱直观地表达放电信号的幅度、相位、产生频度以及放电的发展趋势，达到测量局部放电信号的特征，并且识别局部放电信号检测和定位。

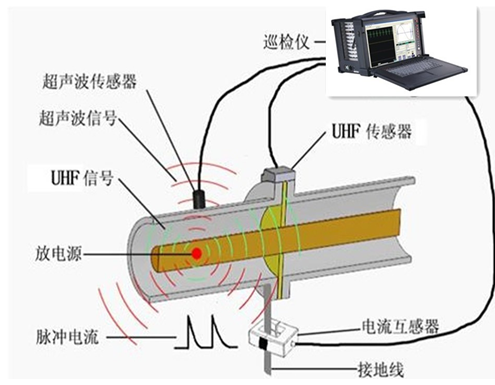

便携式GIS局部放电带电检测仪技术特点

   系统构成

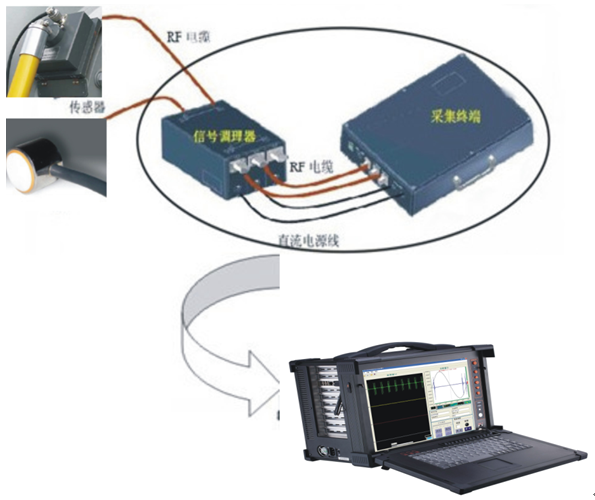

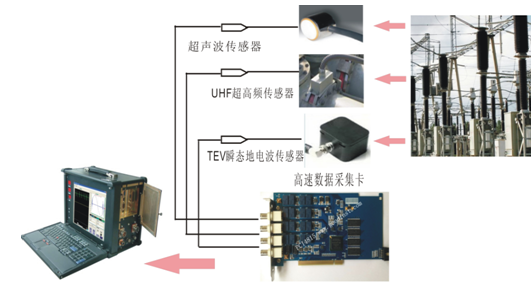

如下图所示：系统超声波检测单元AE、超高频检测单元UHF传感器组合成测量单元。信号调理单元对信号进行放电，滤波等处理、采集终端对多个通道信号进行高速处理、主机多信号进行分析处理显示。

便携式GIS局部放电带电检测仪技术参数

15英寸高亮度LCD显示屏，分辨率：1024×768

88键键盘

便携、坚固、轻便，适合在恶劣环境下使用

重复放电次数的测量、统计、分析

随时保存实验数据和波形，并可重新显示

在不停电的情况下，进行运行状态测定放电点的位置

采样频率：100MSPS

并行2CH/4CH通道

16位ADC，差分信号输入

抗混叠滤波器

通道量程可以通过软件设定

全程测试精度0.3dB，分辨率高，zui小分辨率达0.05dB

内、外、信号同步

使用电源：交流220V 内置锂电池

外型尺寸：420mm×300mm×230mm

灵敏度：测量灵敏度： UHF通道动态范围60dB；

AE通道动态范围40dB

HFCT通道动态范围60dB

TEV通道动态范围42dB

测量频带：

UHF通道测量频带为500MHz~1500MHz,

AE通道的频带为20~200KHz，

HFCT测量频带为3MHz~10MHz,

TEV测量频带为3MHz~30MHz；

相关图示

UHF超高频传感器

超声波传感器

软件主界面	3D分析模
式
